先進觸控技術(ATT)
人氣(26725)
電容式觸控面板廠-勝華,開發出先進觸控技術(ATT,Advanced Technology Touch),將觸控感應器玻璃直接做在保護玻璃上,使玻璃式電容觸控面板原本需要兩片玻璃的製程,變成一片,ATT觸控面板相較更輕薄,透光率高達92%,成本又可下降二成。

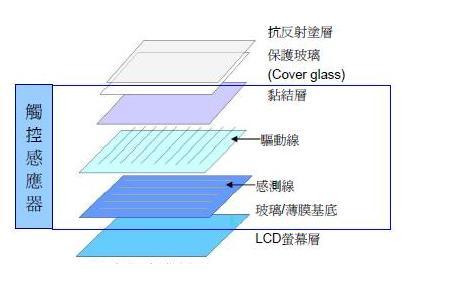

電容式觸控面板結構
![](https://www.moneydj.com/kmdj/GetWikiFile.axd?file=afbffc55-cfb5-4f94-8578-7ec0eeafcfd1/電容觸控01.JPG)
資料來源:元大
電容式觸控面板:以一塊透明玻璃/薄膜為基底,玻璃(薄膜)的內表面和夾層各塗上一層ITO,最外層則是矽土玻璃保護層,ITO層為工作面,由四個角釋放出四個電極,當人與觸控面板沒有接觸的時候,所有電極是同電位的,觸控面板上也沒有電流通過,當手指觸控到金屬層上,人體的靜電流入地面且產生微弱電流與用戶和觸控面板表面形成一個耦合電容,對於高頻電流來說,電容是直接導體,於是手指從接觸點吸走一個很小的電流,這個電流分別從觸控面板四個角上的電極中流出,並且流經這四個電極的電流與手指到四角的距離成正比,控制器檢測電極依電流值變化,可以算出接觸的位置。
|
|
|
|
