LCoS(Liquid Crystal on Silicon,矽基液晶),是整合半導體和液晶製程的技術,是目前微型投影技術主流之一。
LCoS技術早於1981年時就已經出現,LCoS是在矽晶圓上長電晶體,透過半導體製程製作成為驅動面板(CMOS–LCD),然後將電晶體透過研磨的技術磨平,併且鍍上一層鋁作為反射鏡,形成CMOS基板,然後將CMOS基板與玻璃基板貼合之後,再灌入液晶並且進行封裝測式。LCoS運用十分廣泛包含背投影電視、數位相機等。
LCoS光學引擎的架構:
LCoS技術目前尚未標準製程,所以不同廠商開發出不同的LCoS光學引擎。在不同的技術當中,LCoS光學引擎結構大致可分為三片式及單片式。
三片式架構

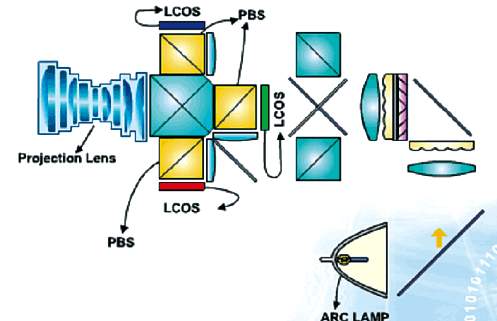

因為三片式架構投射出來的影像品質較高,所以目前LCoS光學引擎多以三片式架構為主,例如傳統投影機或投影電視,一般也都是採用以三片式架構。三片式架構原理為投影機的燈炮所發出的光源,經過了分光系統,將射入的光源分成紅、藍、綠三原色之後,再分別投射到三片的LCoS面板上,最後LCoS反射的光線經過光學折射聚成一道光線,在經過投影機鏡頭投射到螢幕,形成完整的影像。
資料來源:工研院電光所
單片式架構

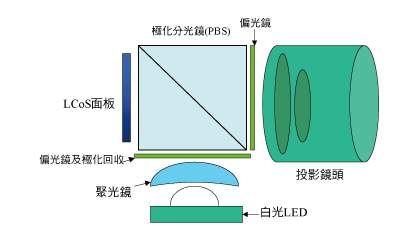

單片式架構直接將彩色濾光片做在面板上,將白光光源進行勻光處理後直接投射在面板,之後經過投影機鏡頭投射到螢幕,形成完整的影像。單片式架構最大優點在於只需要一片LCoS面板,加上分光合光系統加構較為簡單,所以相較於三片式加構具有成本較低、體積較小、重量較輕等優勢。
圖片來源:華寶通訊內部研究
|
|
|
|
