DLP技術
DLP(Digital Light Processing，數位光源處理技術)是以數位微型反射鏡元件 (Digital Micromirror Device；DMD)為基礎，所研發出的一項投影技術。
DMD於1987年由德州儀器公司的Larry Hornbeck博士所發明的，每一塊DMD晶片上面有數十萬片的微小鏡片，當微鏡片數量愈多，表示晶片的解析度就愈高。微反射鏡片能將射入的光線從兩個方向反射出去，而反射的方向取決於收到的訊號，當訊號處於「ON」，反射鏡的方向就會轉向+12度，若訊號處於「OFF」，則反射鏡的方向就會轉向-12度。DMD搭配上光源和投影光學系統，當訊號為「ON」看起來的畫面就為明亮，當訊號為「OFF」看起來的畫面就為黑暗，在透過二位元脈衝寬度調變即可得到灰階的效果，加上彩色濾鏡和DMD晶片，就可以達到彩色的效果。
DLP技術相較於其他技術有反應速度較快、生產良率較高、解析度高、光利用率較高、容易輕型化等優點，但有製造的過程較為複雜的劣勢。
DLP架構
DLP投影架構可細分為單晶片或三晶片，而且採用單晶片或是三晶片影響的因素有很多種，包含成本考量、重量和體積、光源效率、功耗等因素。
單晶片架構

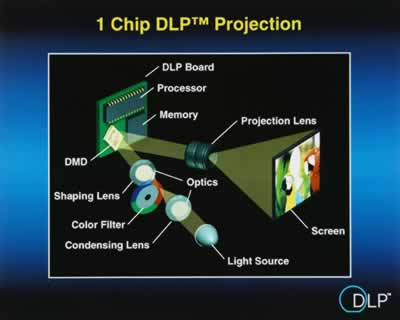

單晶片DLP原理是透過一組聚光鏡將燈泡發出來的光線聚焦在穿透性色輪，經過色輪快速旋轉之後，在把穿透後的光線處理成為紅、綠、藍三色，再利用第二組鏡片將穿透色輪的光線輪流且連續的照射在DMD晶片上面。目前主要是應用有商用簡報投影機、家庭娛樂投影機、大尺吋背投影電視，而單晶片投影架構特點就是可以縮小光學系統的體積，減少重量，十分適合用來發展可攜式投影機。
圖片來源：Texas Instruments
三晶片架構

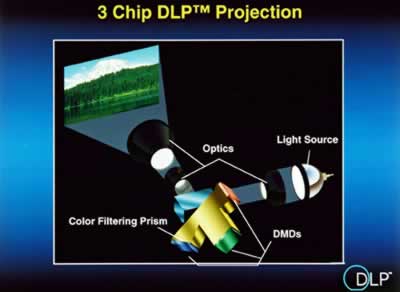

三晶片DLP原理為燈泡所發射出來的光線會透過稜鏡分成紅、綠、藍三原色，每種顏色將被導向不同的DMD晶片，這代表紅光、綠光、藍光各自有一顆負責執行光調變的DMD晶片，在透過成像原理之後就可以投射到螢幕。目前三晶片投影架構因為成本等因素考量，大多運用在需要大面積和高亮度輸出方面，如大型會場、劇院的投影設備。
圖片來源：Texas Instruments
|
|
|
|
